超聲波探傷儀示波管故障修復

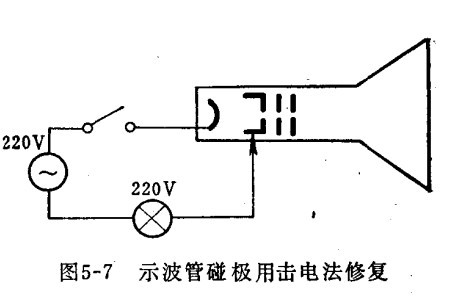

  修理時需將示波管從超聲波探傷儀上取下，并斷開電源。 1.示波管燈腳引線如脫焊或斷在燈腳附近，可用小銼刀將燈腳輕銼，露出引線焊接之。 2.示波管碰極時，用收輕敲示波管，有可能暫時脫離。也可用擊電的方法修復，即將100瓦電燈泡的一端接示波管的一極，燈泡的另一端與220伏交流電源串聯，通過開關與另一極相接，如圖，開關合上時，有可能將相碰之極擊開或?qū)⒁饦O向短路的物質燒掉。

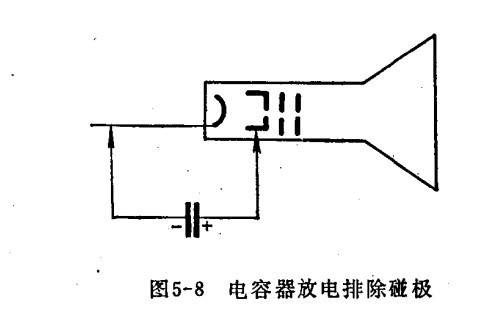

  用大容量的電解電容器（如10微法以上）在直流電壓上充電（如300伏），然后在相碰之兩極放電，也可解決問題，下圖示，電容充電時注意極性，放電時極性無關。

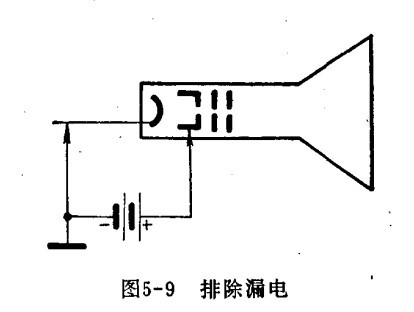

  3.示波管兩極間漏電，可用高壓電壓法試修，將示波管第二陽極電壓（3000伏）接漏電的一極，另一極通地，有可能將漏電雜物燒掉

  4.示波管長期使用后，陰極發射能力降低，影響亮度。阻值在10千歐以下發光正常，阻值在100千歐左右，發光暗淺，阻值超過500千歐，不能發光。解決的方法是提高燈絲電壓，以增加陰極發射電子的能力，一般提高到8~9伏（再高容易燒斷燈絲）。也可用減少示波管柵陰極負壓的方法提高亮度，但影響聚焦波形不清晰。

  5.示波管管座與管徑玻璃之間松脫，且引線斷，可將引線接長，重新焊在管腳內，并將管座膠牢。
