薄板的液浸探傷法

  此方法是將薄板置于水槽中，發射與接收探頭分別置于薄板的兩向?qū)γ?。?dāng)無缺陷時，發射聲波經水層、薄板到達接收探頭，在熒光屏上出現直通波，如有小缺陷時，直通波降低，如缺陷面積大于聲束截面積時，直通波消失。

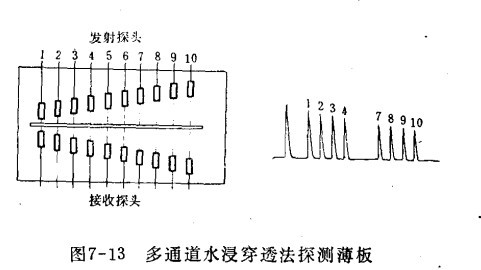

  如用多通道超聲波探傷儀探測薄板時，可提高探測速度，例如十通道探傷儀有十對探頭同時探測，如某一通道發現缺陷，則與該通道相應的熒光屏上直通波降低或消失，如下圖，自動探測中，還有電子記錄裝置，探測速度達10米/分。
